ご無沙汰です!!

甥シルエット
 ブログの更新が空いてしまいました。
申し訳ありません。
諸事情など等含め、いろいろありました。
不定期ですがこれから更新していきます。
どうかこれからもよろしくお願いします。 入江

 さて、↑上の写真は僕の甥っ子です。
これから、「またよろしくお願いします」という気持ちを代弁してもらっています。
久しぶりの更新ですので、これまでに作ってきたワーク(製品)少しずつUPしていきます。
現在取り組んでいるワークはこちらです↓
インサートアップ

 材質:SUS304です。
左がASK3000TG、(純SUS304ではないTeテルル成分が含まれている。)
右がSUS304です、注文頂いているのがこちらです。試しに両方切削しました。
ピーター型(ピーターマン型)NCで、外削、溝入れ、ローレットP0.8(ナール32番手)、内径穴、M4ねじ、全加工。

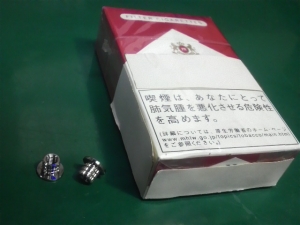

インサート比較
 これ、結構に公差が厳しいです。
ローレット後のバリのかえりが課題でした。

お次はこちら↓

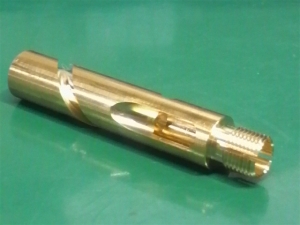

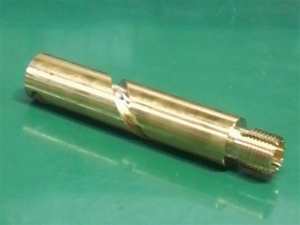

シルクポンチアップ

 材質:BS(C3604)真鍮
ピーター型NCでの複合加工。
外削、M8ねじ、先端から十字にキーシード割り、内径φ6、φ5.1キリ、横クロス斜め穴、横クロスφ3450度回転、背面R2.05切削、NCで全加工。

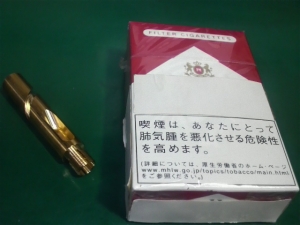

シルクポンチ試作比較

 シルクポンチアップ2

 ねじれて、斜めで少し頭の中の脳がHEATしました。
純粋にやりがいがありました。

 次はこちら↓

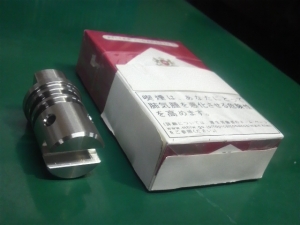

スピンドル比較

 材質:SUS304-Pです。
NC旋盤での複合加工、極座標補間Cs軸制御使用。
外削、溝入れ、縦クロス6巾、縦クロス6巾面取り、横クロスφ4.1穴、横クロスφ4.1穴面取り、背面外削、極座標補間で逆T字切削。

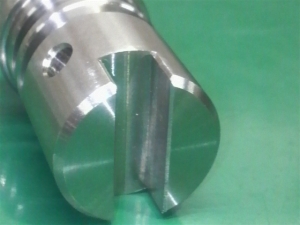

スピンドル11.9部アップ
 逆光ですこし見づらいです、すいません。
後処理で逆T字部を面取りしています。

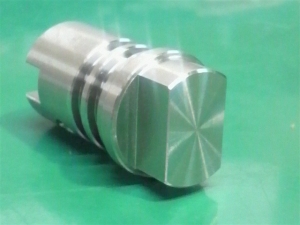

スピンドル6部アップ

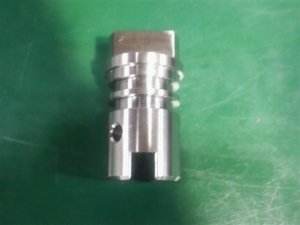

スピンドルアップ2

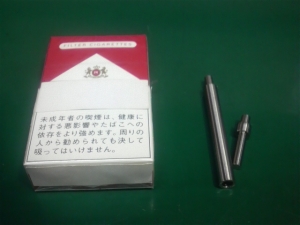

ここ1ヶ月位取り掛かっているワーク↓



 ブログ更新してなかった時期にも注文頂いていました。
今回はここまでにします。
まだ写真を撮っていない製品が幾つかあるのでまた載せます。
